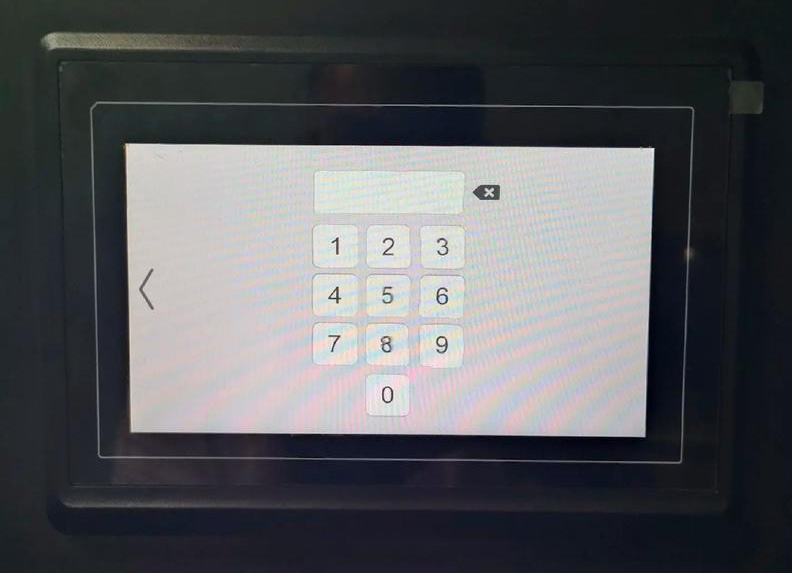

AT056TN53 V.1显示模组在智能家电中的场景化解决方案

所属分类：解决方案     来源：未知    浏览：    时间：2025-04-29 16:40

一、产品核心特性概述

1.1 基础参数配置

• 屏幕尺寸：5.6英寸（4:3，适配主流家电面板设计）
• 分辨率：640×480（SVGA，支持精细化图形显示）
• 亮度：500cd/m²（搭配超薄导光板技术，满足强光环境可视性）
• 触控类型：可配套电阻/电容触摸屏
• 环境耐受性：
  ▶ 温度范围：-20℃~70℃



---



二、智能家电场景关键技术方案

2.1 厨房电器

•

油烟环境下可靠触控：

• • 防油污涂层 + 触控灵敏度自适应算法（油脂遮挡时自动增益30%）
  • 应用案例：
    ▶ 智能灶具：实时显示火力曲线与安全警报
    ▶ 蒸烤箱：3D动画指引菜谱步骤
•

高温防护设计：

• • 采用耐高温偏光片（瞬时耐受120℃蒸汽冲击）
  • 金属背板散热结构（芯片温升控制在12℃以内）

2.2 卫浴场景

<TEXT>

湿度解决方案：  1. 真空封胶工艺：隔绝水汽渗透（通过85℃/RH85%双85测试）  2. 动态背光调节：根据环境湿度自动提升亮度（RH＞80%时亮度+20%）  3. 凝露消除技术：内置微型加热模块（表面升温至露点以上）  典型应用：  - 智能热水器：触控调节水温/显示能耗热力图  - 浴霸系统：手势切换暖风模式

2.3 家电类通用需求

•

超低功耗架构：

•

模式	功耗	实现技术
待机	0.05W	局部背光休眠 + 动态刷新率调节
触控运行	2.56W	LED恒流驱动优化 + COG芯片封装

•
•

抗干扰设计：

• • 通过15kV空气放电/8kV接触放电ESD测试
  • PCB六层屏蔽结构



---



三、模块化硬件整合方案

3.1 结构设计创新

•

一体化模组：

• • 触控层/显示层/背光层全贴合
  • 嵌入式安装边框
•

3.2 快速开发支持

•

预置资源包：

• • 家电专用UI组件库（200+图标/动画模板）
  • 驱动程序自动生成工具（支持RTOS/Android/Linux）
  • EMC预认证设计指南（包含接地/滤波方案）
•

柔性适配能力：

• • 支持分辨率动态缩放
  • 开放触控参数配置接口（自定义手势识别阈值）



---



四、典型应用案例实施

4.1 智能冰箱控制系统

•

核心功能实现：

• • 食材管理：触控录入保质期提醒
  • 能耗可视化：柱状图展示分仓耗电量
  • 低温环境显示：
    ▶ 液晶低温补偿技术（-20℃启动时间＜3秒）
    ▶ 抗凝露加热电路（玻璃表面恒温25℃）
•

可靠性验证数据：

• • 连续触击测试：500万次无断触（IPC-7351B标准）
  • 凝结水试验：表面连续喷淋30分钟正常响应

4.2 空调智能面板：

<TEXT>

交互优化方案：  1. 多级菜单触控：     - 三指滑动快速切换制冷/除湿/送风模式     - 压力感应反馈（触控力度对应风速调节）  2. 环境自适应显示：     - 光线传感器联动（暗环境切换深色主题）     - 温湿度数据可视化（实时曲线叠加显示）  3. 故障自诊断：     - 错误代码图形化指引（匹配3D结构爆炸图）



---



五、全生命周期服务支撑

5.1 开发阶段支持

• 样机申请（含调试转接板）
• 在线仿真平台（预验证结构适配方案）
• FAT工厂验收测试（提供代工产线检测方案）

5.2 量产保障体系

• 自动光学检测（AOI）标准导入
• 批次追溯系统（支持元器件级溯源）
• 老化测试服务（可选1000小时加速老化实验）
