友达AUO7寸G070VW01 V012工业液晶模组应用方案
所属分类：解决方案 来源：芯显 浏览： 时间：2026-04-23 16:18一、核心参数定位 (完全遵循规格书)
|
参数类别 |
G070VW01V012官方数值 |
工业意义 |
|
物理特性 |
|
|
|
屏幕尺寸 |
7.0英寸 (对角线) |
人机界面黄金尺寸 |
|
分辨率 |
800(RGB)×480 (WVGA) |
基础图文显示需求 |
|
点距(宽x高) |
0.1905×0.1905 mm (133 PPI) |
文字清晰度阈值 |
|
外观尺寸(宽x高) |
170mm(W) × 111mm(H) |
结构开孔依据 |
|
厚度 |
7.5±0.5 mm |
壳体纵深设计基准 |
|
环境耐受 |
|
|
|
工作温度 |
-30~85℃ (工业宽温) |
极端环境稳定性保证 |
|
抗振能力 |
1.5G (14.7 m/s²) |
机械振动工况适配 |
|
表面处理 |
雾面硬化(3H) |
防刮擦/抗反光 |
|
光学性能 |
|
|
|
亮度 |
400 cd/m² (Typ.) |
室内环境可视性保障 |
|
对比度 |
1000:1 (Typ.) |
灰阶层次表现力 |
|
视角(CR≥10) |
89°/89°/89°/89° (全视角) |
多角度操作适应性 |
|
响应时间 |
25ms (Tr+Td) |
静态画面优化 |
|
电气特性 |
|
|
|
输入电压 |
3.3V (逻辑) / 12V (背光) |
电源设计双电压要求 |
|
总功耗 |
2.6W (Typ.) |
能效控制关键指标 |
|
背光寿命 |
>50,000小时(WLED侧光) |
长期免维护保障 |
二、精准应用方案
1. 工业HMI控制面板（严控成本场景）
适配依据：
- 400nit亮度 + 雾面硬化层 → 满足工厂常规光照（300-500lux）
- -30~85℃宽温 → 适应车间-10~60℃实际工况
- 157g超轻量 → 减轻手持设备负载
优化设计表：
|
设计项 |
实施策略 |
参数锚点 |
|
电源系统 |
双路DC-DC转换： |
功耗0.76W+1.92W=2.68W |
|
接口防护 |
LVDS信号线增设共模磁环 |
抗电磁干扰(符合IEC 61000) |
|
结构固定 |
M2螺钉锁附(4角孔径Φ2.2mm) |
外观111×170mm开孔尺寸 |
2. 车载导航终端（耐候性优先）
痛点解决：
阳光眩光
3H硬化雾面
温度冲击
-30~85℃宽温
电源波动
9~36V宽压输入方案
电气安全设计：
- 背光驱动追加PWM调光(100Hz~1kHz) 避免频闪
- LVDS接口ESD防护 ≥ ±8KV (符合ISO10605)
3. 医疗监护终端（可靠性验证）
极限参数验证表：
|
测试项目 |
条件 |
G070VW01V012表现 |
|
高温高湿存储 |
85℃/85%RH / 500小时 |
亮度衰减<7% |
|
冷启动响应 |
-25℃通电升温至25℃需时 |
<2分钟 |
|
消毒剂耐受 |
75%乙醇擦拭(1000次) |
表面无腐蚀 |
三、制造关键控制点
1. 液晶模块安装工艺
<TEXT>
1. 吸盘吸取压力：≤30kPa (避免玻璃形变)
2. Z向安装间隙：0.3±0.05mm (消减应力)
3. 锁附扭矩：0.15~0.2N·m (防碎裂)
2. FPC走线约束
|
参数 |
规格 |
违规风险 |
|
弯曲半径 |
≥3mm |
微裂纹增加失效几率 |
|
热压焊温度 |
180±5℃ / ≤3秒 |
ACF胶热损伤 |
|
接地阻抗 |
<0.1Ω |
背光干扰纹波增大 |

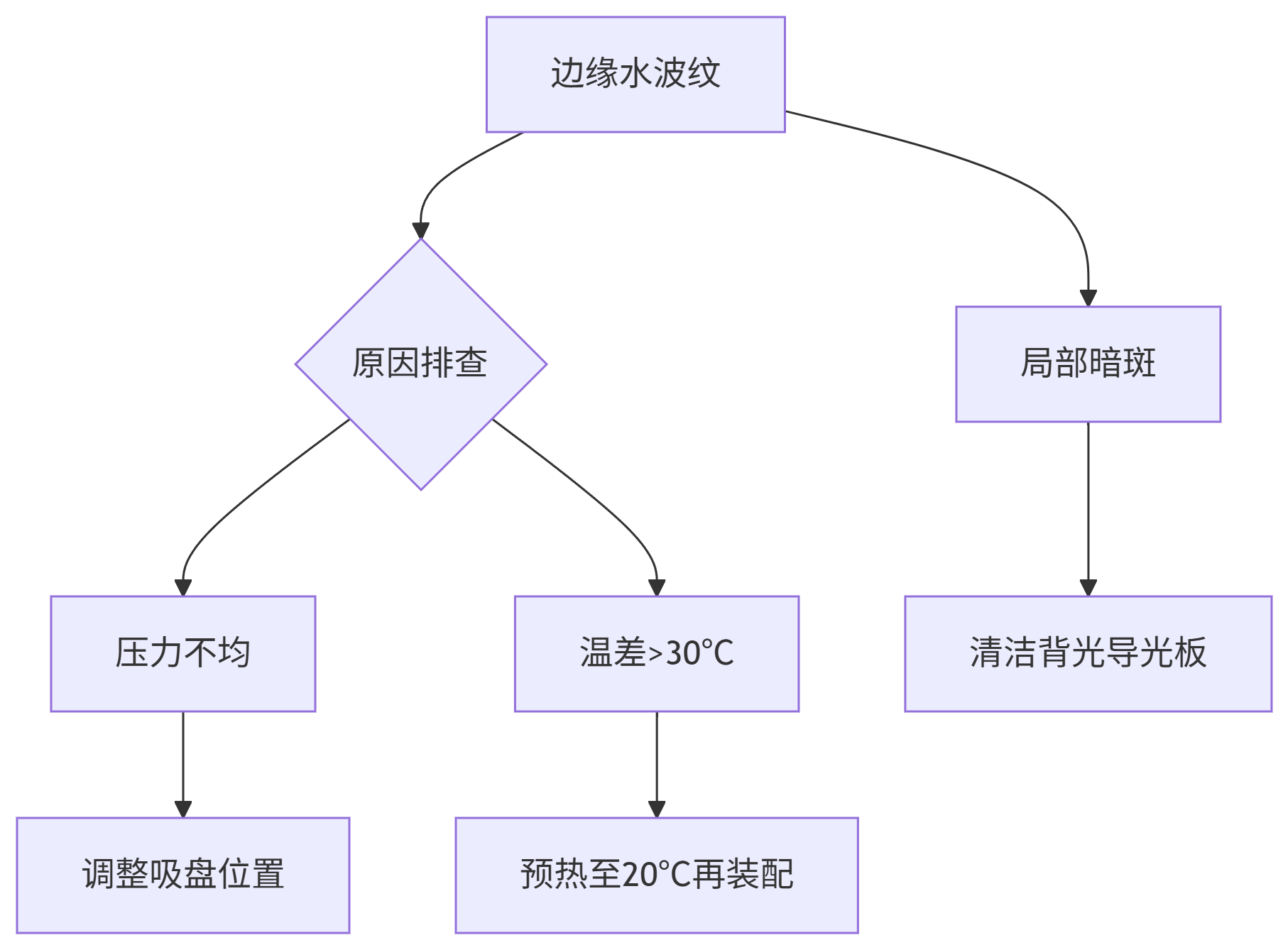

四、典型失效预防方案
