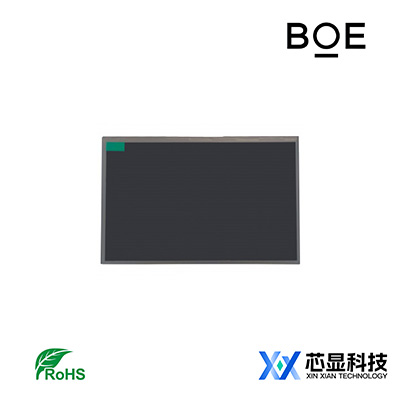

BOE10.1寸高亮液晶屏GV101WUM-N40-高分高亮宽温国产解决方案
尺寸（size）：10.1 inch
分辨率（Number of Pixels）： 1920*1200
视角（Viewing direction）: 80/80/80/80 (Typ.)(CR≥10)
工作温度 (operation temperature)： -20 ~ 70 °C
产品简介：京东方高亮度工业级GV101WUM-N40液晶模组：10.1英寸WUXGA(1920×1200)分辨率，1000cd/m²亮度，eDP1.4高速接口支持10bit色深，-20℃冷启动/70℃高温运行能力，专用于特种车辆仪表/航海设备/户外工业手持终端等极端环境视觉系统。
按需求定做
原厂质保
品牌认证
全球配送
一.京东方10.1寸高亮液晶屏GV101WUM-N40基础与结构特性
|
属性 |
参数 |
|
制造商 |
京东方 |
|
型号 |
GV101WUM-N40 |
|
类型 |
a-Si TFT-LCD屏幕总成 |
|
尺寸（对角线） |
10.1英寸 |
|
应用场景 |
工业户外高亮设备 |
|
显示区域 |
216.576×135.36 mm (H×V) |
|
外观尺寸 |
228.2×149.0 mm (H×V) |
|
厚度 |
2.55 mm (Typ.) |
|
表面处理 |
Hard coating (3H)，带盖板防护 |
|
重量 |
125±10 g |
|
宽高比 |
16:10 (H:V) |
|
像素排列 |
RGB垂直条状 |
|
分辨率 |
1920×1200 (WUXGA) |
|
像素点距(H×V) |
0.0376×0.1128 mm |
|
像素间距(H×V) |
0.1128×0.1128 mm (225 PPI) |
二.京东方10.1寸高亮液晶屏GV101WUM-N40光学与环境特性
|
参数 |
值 |
|
亮度 |
1000 cd/m² (Typ.) |
|
对比度 |
1000:1 (Typ., 透射式) |
|
可视角度(CR≥10) |
80°/80°/80°/80° (L/R/U/D) |
|
光学模式 |
HADS，常黑显示 |
|
色深 |
16.2M (6-bit + FRC) |
|
色温 |
7099K |
|
白色坐标 |
Wx:0.302; Wy:0.329 |
|
亮度均匀性(9点) |
1.33 (Typ.) / 1.43 (Max.) |
|
响应时间(Tr+Td) |
30 ms (Typ.) |
|
工作温度 |
-20 ~ 70°C (工业宽温) |
|
存储温度 |
-30 ~ 80°C |
三.京东方10.1寸高亮液晶屏GV101WUM-N40电子与信号系统
|
参数 |
规格 |
|
总功耗 |
2.9W (Typ.) |
|
刷新率 |
60Hz |
|
信号接口 |
eDP1.4 (2 Lanes) |
|
传输带宽 |
HBR1（2.7Gbps/lane） |
|
逻辑电压 |
3.8V (Typ.) |
|
信号连接器 |
信盛精工 MSAK24025P (30pin@0.5mm) |
|
信号功耗 |
（TBD） |
四.京东方10.1寸高亮液晶屏GV101WUM-N40背光系统
|
参数 |
规格 |
|
背光类型 |
侧入式 WLED |
|
亮度寿命 |
≥20,000 小时 (Min.) |
|
驱动电压范围 |
5.0/12.0/21.0V (Min./Typ./Max.) |
|
功耗范围 |
4.22W (Min.) / 4.52W (Max.) |
|
驱动接口 |
集成于信号端子 （30pin复用） |
|
驱动功能 |
含LED驱动器 |
工程设计关键项
- eDP接口复用设计：信号与背光共用30pin端子（需严格按脚位定义接线）
- 宽压背光（5-21V）：兼容车载/工业电源波动环境
- -20℃冷启动能力：背光系统需预加热电路支持
产品备注：网站上所列产品的图片、参数等仅供客户参考，具体以产品规格书为准，
如需要此款产品规格书和其他规格需求请联系我司业务部，我们将竭诚为您服务。
我司可以按客户的要求定制开模（包括更改背光，FPC，触摸屏等），并支持小量订单、长期供货。
