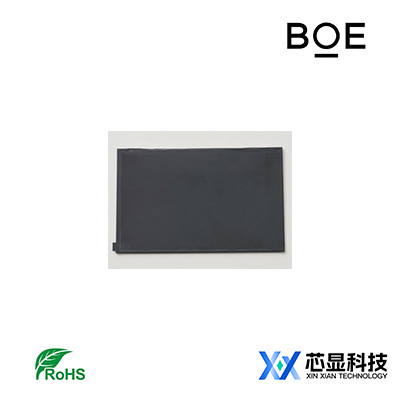

GV101WXM-N80宽温工业屏-京东方10.1寸1280×800-LVDS接口工控显示模组
尺寸（size）： 10.1 inch
分辨率（Number of Pixels）： 1280*800
视角（Viewing direction）: 85/85/85/85 (Typ.)(CR≥10)
工作温度 (operation temperature)： -20 ~ 70 °C
产品简介：京东方原厂GV101WXM-N80 10.1英寸工业液晶屏，1280×800分辨率，500cd/m²优化亮度，支持-20~70℃工业宽温环境，LVDS双通道接口，通过3000小时连续老化验证，适用于医疗设备/工业HMI/车载控制等中高端工业应用场景。
按需求定做
原厂质保
品牌认证
全球配送
一．京东方10.1寸工业模组GV101WXM-N80基础信息
|
参数 |
值 |
|
制造商 |
京东方 |
|
型号 |
GV101WXM-N80 |
|
类型 |
a-Si TFT-LCD 工业级模组 |
|
屏幕尺寸 |
10.1英寸 |
|
核心应用 |
工业控制设备 / 户外HMI |
|
工业级优势 |
宽温运行 / 内置LED驱动器 |
二．京东方10.1寸工业模组GV101WXM-N80极端环境耐受
|
参数 |
值 |
|
工作温度 |
-20 ~ 70°C |
|
存储温度 |
-30 ~ 80°C |
|
认证标准 |
RoHS Compliance |
三．京东方10.1寸工业模组GV101WXM-N80物理结构
|
参数 |
值 |
|
显示特性 |
|
|
解析度 |
1280×800 (WXGA) |
|
像素排列 |
RGB垂直条状 |
|
像素密度 |
149 PPI |
|
尺寸特征 |
|
|
显示区域 (mm) |
216.96×135.6 (W×H) |
|
外观尺寸 (mm) |
228.2×148.85 (W×H) |
|
超薄厚度 |
2.6/4.9 mm (Typ./Max.) |
|
屏幕比例 |
16:10（工业竖屏适配） |
|
表面防护 |
3H硬化涂层（防刮擦） |
四．京东方10.1寸工业模组GV101WXM-N80工业光学性能
|
参数 |
值 |
|
亮度 |
500 cd/m² (Typ.) |
|
高对比度 |
1300:1 (Typ.) |
|
可视角度 |
85°/85°/85°/85° (CR≥10) |
|
响应速度 |
30ms (Tr+Td, Typ.) |
|
白场均匀性 |
≤1.33 (13点测试) |
|
显色系统 |
16.7M (6-bit + Hi-FRC) |
五．京东方10.1寸工业模组GV101WXM-N80电子与接口系统
|
参数 |
值 |
|
刷新率 |
60Hz |
|
多重接口 |
LVDS/eDP1.2双协议支持 |
|
信号带宽 |
HBR1 (2.7G/通道) |
|
信号端子 |
I-PEX 20455-040E-12 |
|
针脚规格 |
40 pins (0.5mm间距) |
六．京东方10.1寸工业模组GV101WXM-N80集成背光系统
|
参数 |
值 |
|
核心创新 |
内置LED驱动器（简化设计） |
|
光源类型 |
WLED底部侧入式 |
|
典型寿命 |
≥30,000小时 |
|
驱动电气参数 |
|
|
灯管工作电压 |
21~23.1V (动态) |
|
驱动器输入电压 |
10.0~13.2V (宽压兼容) |
|
系统总功耗 |
≤2.8W (Max.) |
产品备注：网站上所列产品的图片、参数等仅供客户参考，具体以产品规格书为准，
如需要此款产品规格书和其他规格需求请联系我司业务部，我们将竭诚为您服务。
我司可以按客户的要求定制开模（包括更改背光，FPC，触摸屏等），并支持小量订单、长期供货。
