MD-97FVH-EDP工业驱动板-EDP转HDMI+VGA双输出-工业医疗驱动方案-苏州芯显科技

产品特性说明：

主芯片

MT9700FFFU/BG

支持信号

HDMI

480i,480p,576i,576p,720p,1080i,1080p

VGA

VESA标准

最高支持分辨率

1920*1080@75Hz

色彩

32bit

行同步范围

31.5-94.038KHz

场同步范围

60-75Hz

接口

输入

VGA

深蓝色， (带4.75螺丝)，卧式

HDMI

19P SMT型四脚不带卡点,铁壳

(卧式),胶体防脱落

音频输入

PJ-325-5P 浅绿色卧式

输出

PANEL接口

PH2.0 2*15P(PA6T), 插件双排针,立式

音频输出

2*2W@4 Ω 或 2*1.6W@8 Ω

电源

输入电源

外置电源，DC12V（+/-0.5V）

驱屏电压

3.3V

电源操作

正常工作模式，低功耗模式

主板待机

功耗

＜0.25W

OSD菜单

亮度，对比度，自动校正，相位，时钟，行场位置，功能设置，复位等

OSD语言

中文，英语，法语，德语，意大利语，西班牙语，俄语，韩语，日语等

按键

POWER、LEFT、RIGHT、AUTO、MENU、UP、DOWN

7键（可根据客户要求，通过

软件更改成5键或6键）

MD-97FVH-EDP工业液晶屏驱动板基本性能

*工作温度范围-10℃~ 40℃（可做-20低温）

*支持EDP输出

*VGA以及HDMI输入

*支持最大分辨率到1920*1200

*待机功耗小于0.3W

MD-97FVH-EDP工业液晶屏驱动板尺寸说明

尺寸大小	113mm(L)*55mm(W)

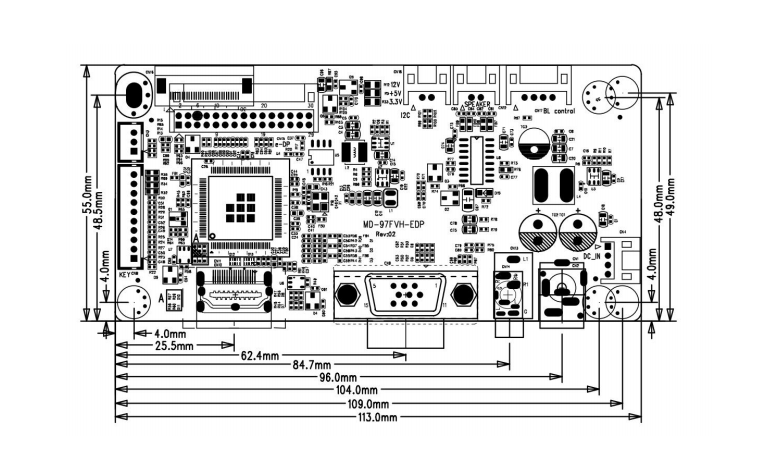

驱动板尺寸图： MD-97FVH-EDP尺寸图

常见问题

贵公司是否支持产品定制服务？

您好，我司可提供工业液晶屏与触摸屏的深度定制方案，涵盖以下维度：液晶屏排线结构与接口调整、胶框开模、驱动IC替换；触摸屏层面可定制盖板尺寸、排线布局等差异化设计方案。支持从原型设计到量产全流程精细化适配。

产品稳定性和供应链保障如何？

依托战略供应链管理与冗余设计，我司构建安全库存及实时预警机制，常态化监控上游物料波动。如有异常，提前预警客户并提供替代方案或备料策略，确保客户生产连续性。

是否接受小批量订单？

支持客户全生命周期需求——覆盖样品测试（1-5pcs）、试产批次（10-50pcs）、小批量订单（100+pcs）及大规模量产需求。安全库存储备小批量发货响应。

能否提供全流程技术保障？

配备电子/结构/Firmware开发团队，提供售前技术方案验证、量产调试支持及售后快速响应（故障诊断→替换件直发→维修服务），所有产品享12个月质保承诺。

工控级产品可靠性如何？

专注工业级显示方案，核心产品均通过72小时高温老化、EMC/震动/盐雾等工控标定测试，满足宽温、高亮、军工级抗干扰等严苛场景应用。
