XX104XD2001高性价比工控屏 | 芯显10.4寸800×600宽温液晶 LVDS接口 -20~70℃工况 350nit亮度
尺寸（size）： 10.4 inch
分辨率（Number of Pixels）： 800*600
视角（Viewing direction）: 70/70/60/70 (Typ.)(CR≥10)
工作温度 (operation temperature)： -20 ~ 70 °C
产品简介：芯显XX104XD2001经济型10.4寸工业液晶模组，800×600分辨率支持机械仪表显示，LVDS 18/24bit双模接口，-20℃至+70℃超宽温稳定运行，通过冷凝与高温老化测试，成本节约30%的HMI/电控柜解决方案
按需求定做
原厂质保
品牌认证
全球配送
一．芯显10.4寸液晶模组XX104XD2001基础信息
|
参数 |
值 |
|
制造商 |
芯显 |
|
型号 |
XX104XD2001 |
|
类型 |
a-Si TFT-LCD 液晶模组 |
|
对角尺寸 |
10.4英寸 |
|
应用产品 |
工业显示 |
二．芯显10.4寸液晶模组XX104XD2001环境耐受
|
参数 |
值 |
|
工作温度 |
-20 ~ 70°C |
|
存储温度 |
-30 ~ 70°C |
|
RoHS |
Compliance |

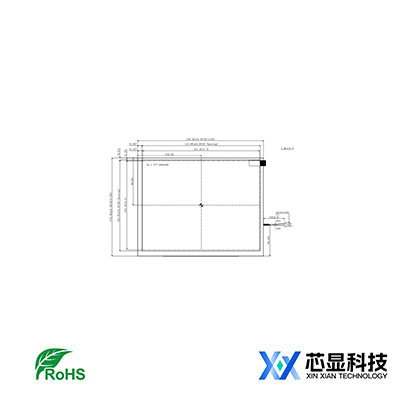

三．芯显10.4寸液晶模组XX104XD2001物理结构
|
参数 |
值 |
|
解析度 |
800×600 |
|
像素排列 |
RGB垂直条状 |
|
像素间距 (mm) |
- |
|
显示区域 (mm) |
211.2(H) × 158.4(V) |
|
外观尺寸 (mm) |
236.0(H) × 176.9(V) |
|
外观厚度 (mm) |
5.6mm |
|
宽高比 |
4:3 (风景模式) |
|
表面处理 |
Clear（透光处理） |
|
重量 |
- |
四．芯显10.4寸液晶模组XX104XD2001光学性能
|
参数 |
值 |
|
亮度 |
350 cd/m² (Typ.) |
|
对比度 |
800:1 (Typ.) |
|
可视角度 |
70/70/60/70 (CR≥10) |
|
显示模式 |
透射式 |
|
最佳视角方向 |
- |
|
响应时间 |
30ms |
|
支持颜色 |
16.7M |
五．芯显10.4寸液晶模组XX104XD2001电子与信号
|
参数 |
值 |
|
驱动IC |
- |
|
信号类型 |
LVDS |
|
接口类型 |
端子 |
|
接口脚数 |
20 pins |
|
脚距 |
- |
六．芯显10.4寸液晶模组XX104XD2001光源系统
|
参数 |
值 |
|
光源 |
WLED 侧入式 |
|
最小寿命 |
>20,000 小时 |
|
功能支持 |
水平/垂直翻转显示 |
常见问题
贵公司是否支持产品定制服务？
您好，我司可提供工业液晶屏与触摸屏的深度定制方案，涵盖以下维度：液晶屏排线结构与接口调整、胶框开模、驱动IC替换；触摸屏层面可定制盖板尺寸、排线布局等差异化设计方案。支持从原型设计到量产全流程精细化适配。
产品稳定性和供应链保障如何？
依托战略供应链管理与冗余设计，我司构建安全库存及实时预警机制，常态化监控上游物料波动。如有异常，提前预警客户并提供替代方案或备料策略，确保客户生产连续性。
是否接受小批量订单？
支持客户全生命周期需求——覆盖样品测试（1-5pcs）、试产批次（10-50pcs）、小批量订单（100+pcs）及大规模量产需求。安全库存储备小批量发货响应。
能否提供全流程技术保障？
配备电子/结构/Firmware开发团队，提供售前技术方案验证、量产调试支持及售后快速响应（故障诊断→替换件直发→维修服务），所有产品享12个月质保承诺。
工控级产品可靠性如何？
专注工业级显示方案，核心产品均通过72小时高温老化、EMC/震动/盐雾等工控标定测试，满足宽温、高亮、军工级抗干扰等严苛场景应用。
