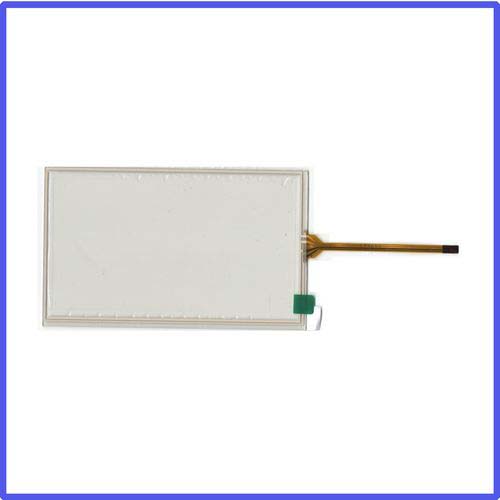

电阻触摸屏工作原理：基于物理接触的坐标定位技术

所属分类：技术资讯     来源：芯显    浏览：    时间：2025-07-29 13:46

核心要素：

1. 结构基底：双层透明导电薄膜（通常为ITO氧化铟锡材料）
2. 隔离架构：
   1. 下层（基板）：固定于刚性玻璃或塑料基座
   2. 上层（触压层）：可轻微形变的弹性薄膜
   3. 中间微点隔垫（Spacer Dots）：常态保持0.02~0.1mm间隙



---



一、核心四步工作流程

步骤1：触点施压

当手指/触控笔按压屏幕表面：

<TEXT>

上层薄膜 ↓ 形变 → 接触下层基板

触控点物理接触（无电容/红外等非接触感应）

步骤2：电压梯度生成（以四线屏为例）

控制器向其中一层ITO施加定向电压场：

• X轴测量模式：向下层两侧电极通+5V/0V → 形成水平方向线性电压梯度
• Y轴测量模式：向上层两端电极通电压 → 形成垂直方向电压梯度

步骤3：电压坐标采集

两层接触时：

<TEXT>

触点成为电连接点 → 控制器读取该点电压值

• X坐标：在Y层通电时测量触点X向电压（Vx）
• Y坐标：在X层通电时测量触点Y向电压（Vy）

测量精度依赖ITO薄膜电阻均匀性

步骤4：坐标转换

控制器通过ADC（模数转换器）将电压值转换为数字坐标：

<TEXT>

(Vx, Vy) → 计算 → (x, y)

输出标准坐标信号（如USB/UART协议）



---



二、关键材料特性支撑

组件	功能特性	技术指标示例
ITO薄膜	透明导电层（85%透光率）	方阻200~800Ω/□
微点隔垫	防止非触控状态粘连	直径50μm，间距2mm
银浆电极	边缘导电通路	电阻率<10μΩ·cm
上膜材质	抗刮PET/聚碳酸酯	硬度3H（铅笔硬度）



---



三、信号处理流程图解

Parse error on line 9:

...     G & H --> I[输出(x,y)数据]

----------------------^

Expecting 'SQE', 'DOUBLECIRCLEEND', 'PE', '-)', 'STADIUMEND', 'SUBROUTINEEND', 'PIPE', 'CYLINDEREND', 'DIAMOND_STOP', 'TAGEND', 'TRAPEND', 'INVTRAPEND', 'UNICODE_TEXT', 'TEXT', 'TAGSTART', got 'PS'



---



四、五线屏结构优化点

（基础原理相同，实现方式优化）

• 测量层固定：所有坐标测量在下层完成 → 更耐磨损
• 电压层简化：上层仅传导电压不参与测量 → 寿命提升3倍
• 冗余设计：四角电极 → 单线断裂仍可工作



---



五、工业应用的本质优势

1. 物理触发可靠性：
   • 戴手套/湿手/任意物体按压均可触发
2. 环境适应性：
   • 抵抗油污/水雾（表面物理清洁即可恢复）
3. 成本可控性：
   • 相同尺寸价格约电容屏1/3（7寸屏成本1.5vs1.5 vs 1.5vs4.5）

技术局限：不支持多点触控，透光率低于电容屏5~10%
