电磁屏蔽玻璃与加热玻璃核心技术解析

所属分类：技术资讯     来源：芯显    浏览：    时间：2025-12-02 15:07

极简原理 | 工业级防护 | 即学即用
——适用于医疗设备、轨道交通、船舶导航等强电磁/温变场景



---



一、电磁屏蔽玻璃：隐形的电磁防线

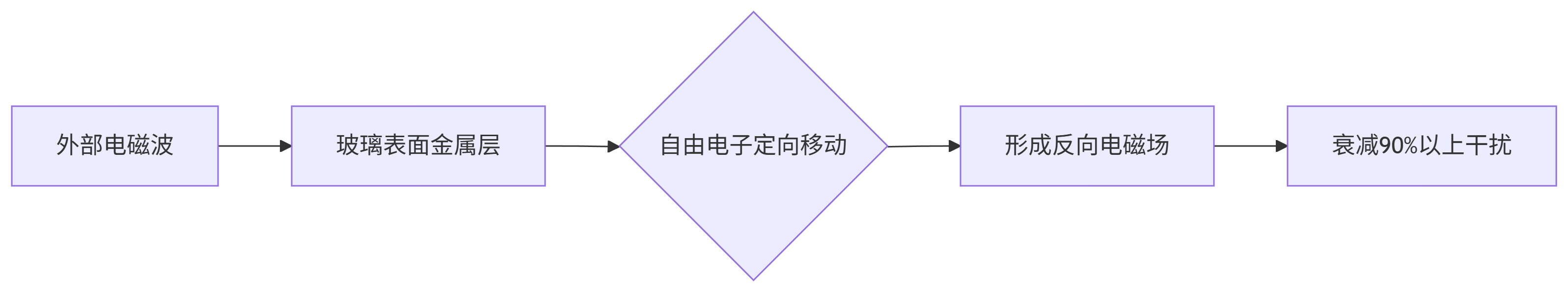

核心原理：

三大实现技术

技术类型	原理示意	关键指标
金属丝网嵌入	玻璃夹层嵌入直径0.03mm铜网	屏蔽效能：40-60dB
ITO镀膜	纳米氧化铟锡导电薄膜	透光率≥85%
纳米银线涂布	银线网格微米级导通	方阻＜5Ω/sq

典型应用场景：

• 医疗MRI室观察窗（隔绝128MHz射频干扰）
• 高压变电站监控屏（通过IEC 61000-4-3标准）
• 军工指挥车（屏蔽效能＞70dB）



---



二、加热玻璃：智能防雾除冰专家

加热层结构解剖

<TEXT>

外层钢化玻璃

↓

ITO透明导电膜（厚度0.2μm）

↓

银浆电极（印刷在边缘）

↓

温度传感器（Pt1000薄膜）

↓

基层玻璃

智能温控逻辑

<PYTHON>

# 简化解说版控制逻辑

def anti_fog_control(env_temp, humidity):

    dew_point = calc_dew_point(env_temp, humidity)  # 计算露点

    if screen_temp <= dew_point + 2:  # 临近结露风险

        set_power(80%)                # 启动预加热

    if detect_icing():                # 结冰检测

        full_power(100%, 120s)        # 最大功率除冰

▶ 升温曲线特征
[图示] 横轴：时间(min) | 纵轴：温度(℃)

• 蓝色线：-20℃环境起加热
• 红色线：3分钟达0℃（融冰临界点）
• 绿色线：8分钟稳定在15℃（防结露温度）



---



三、技术选型黄金法则

1. 电磁屏蔽玻璃选型表

干扰强度	推荐方案	成本系数
＜30V/m	ITO镀膜（100nm）	★★☆☆☆
30-100V/m	铜丝网200目	★★★☆☆
＞100V/m	银线网格+屏蔽框	★★★★★

2. 加热玻璃功率速查

环境温度	除霜需求	推荐功率密度
-10℃以上	防结露	300-500W/m²
-30~-10℃	快速除霜	700-900W/m²
-50~-30℃	极寒除冰	1200W/m²↑



---



四、典型问题解决方案

▶ 场景：船舶驾驶窗结雾

graph TB问题-->船窗温差30℃导致结雾方案-->分区加热+湿度联动

▶ 场景：医疗设备屏幕EMI故障

故障现象	解决方案
心电图基线跳动	加装60dB屏蔽玻璃
内窥镜图像雪花	ITO镀膜+导电胶条密封
