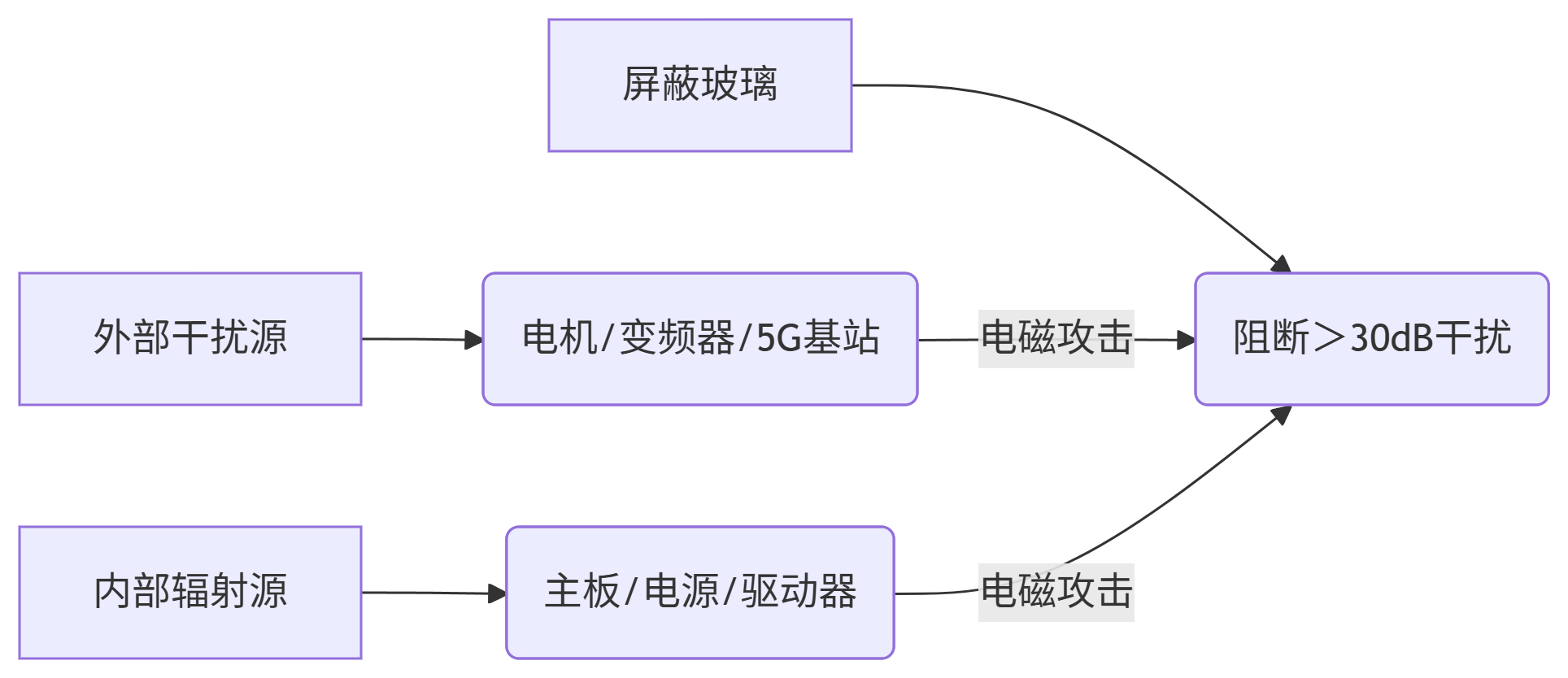

一、屏蔽玻璃的三大核心作用

功能	实现原理	解决痛点
电磁干扰(EMI)防护	氧化铟锡(ITO)镀膜形成导电层	阻挡设备内部电路辐射干扰
射频(RFI)隔离	金属网格电磁波反射	防止外部无线电信号窜入
物理加固	0.5-1.1mm钢化玻璃基材	抗冲击+防窥视双层防护

---



二、必须做屏蔽处理的5大条件

1. 强电磁环境（必选）

• 变频器/伺服电机旁安装（电磁场强＞10V/m）
• 靠近高压变电站（＞35kV变电站保护区）

2. 医用设备（强制认证）

• 监护仪/内窥镜显示屏需符合：
  •  医用电气EMC标准

3. 车载/航空设备

• 过EMC车规认证：
  • 辐射抗扰度
  •  传导干扰

4. 保密场景需求

• 军工操作台（防信息泄露）
• 银行ATM机（防侧录设备窃视）

5. 精密仪器配套

• 电子显微镜控制屏
• 光谱分析仪界面



---



三、屏蔽效能等级对照表

需求场景	最低屏蔽效能	镀膜要求	厚度建议
普通工业车间	30dB	ITO单层镀膜	0.7mm
医疗/车载设备	60dB	金属网格复合层	1.1mm
军工级雷达屏幕	80dB	铜网夹层屏蔽玻璃	1.8mm



---



四、实战应用案例

▎变频器控制屏（工厂现场）

• 故障现象：
  屏幕在电机启停时出现花屏/抖动
• 解决方案：
  加装60dB屏蔽玻璃+接地铜箔
• 结果：
  干扰完全消除，MTBF提升至35,000小时

▎车载中控屏（新能源客车）

• 痛点：
  充电桩无线信号导致触控失灵
• 改造方案：
  金属丝网屏蔽玻璃
• 验证数据：
  射频抗扰度从20V/m提升至200V/m



---

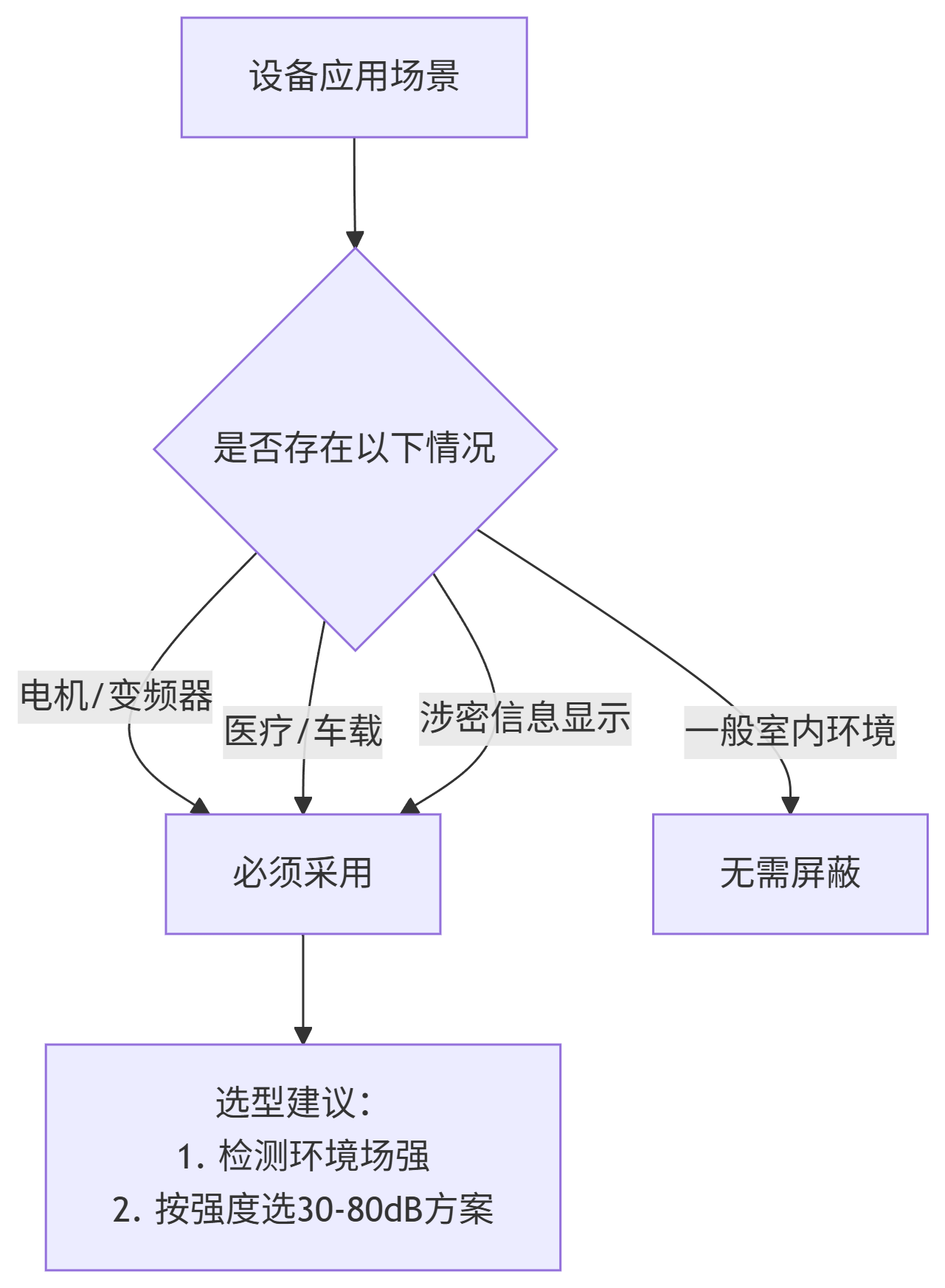

五、选择决策流程图

技术总结：当设备遭遇电磁干扰、需物理防护或涉密显示时，屏蔽玻璃是保障可靠性的最后一堵墙。工业、医疗、车载三大场景应重点配置。
