——从结构原理到场景落地的深度技术拆解

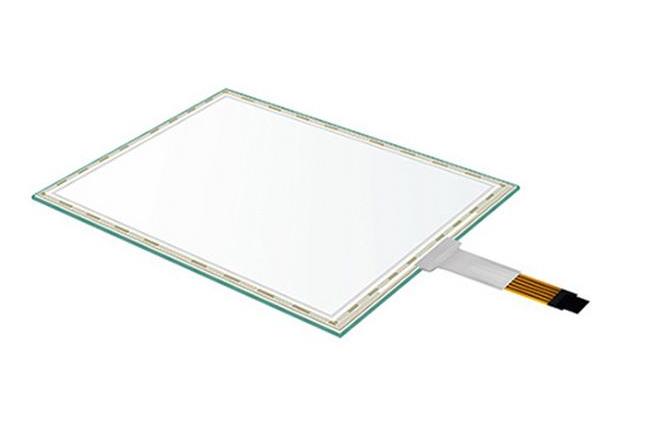

电阻触摸屏：

---



一、基础架构对比：物理形变 vs 电场侦测

1. 电阻式触摸屏（Resistive Touch）

• 机械结构：
  • 双层导电层架构（ITO薄膜+ITO玻璃）
  • 0.5mm间距微点绝缘隔离柱阵列
• 触发机制：
•

<TEXT>

•
•

施压接触 → 上下导电层闭合 → 电压梯度定位

•
•
• 参数特性：
  • 最小触发压力：8-15g（笔尖精准操作优势）
  • 层间接触电阻：≤500Ω（影响线性度）

2. 电容式触摸屏（Capacitive Touch）

• 电场结构：
  • 表面电容式：单层ITO导静电膜
  • 投射电容式：X/Y轴交叉电极矩阵（互容/自容技术）
• 感测原理：
•

<TEXT>

•
•

人体电场扰动 → 电极电容变化 → 交变信号解算坐标

•
• • 支持多点触控的关键：独立通道扫描技术
• 核心参数：
  • 感测灵敏度：≤0.5pF变化量检测
  • 信噪比（SNR）：＞60dB（抗干扰基准）



---



二、核心性能指标实测对比

对比维度	电阻式（5线制）	电容式（互容技术）
触控介质	任意物体（触笔/戴手套）	导电体（手指/专用触笔）
触控点数	单点（部分支持2点手势）	10点触控（标准配置）
响应速度	8-15ms	3-6ms
透光率	75%-82%（多层结构损失）	88%-92%（表面硬度提升）
线性精度	±1% F.S.（受应力形变影响）	±0.5mm（网格校正补偿）
工作寿命	100万次按压（单点）	无限次触控（无物理接触）
表面硬度	3H铅笔硬度（PET薄膜）	9H蓝宝石镀层（玻璃表面）
抗液体干扰	可水下操作（需擦拭校准）	鬼影效应（需软件消抖）
环境耐受性	-40~85℃（结构形变＜0.1mm）	-20~70℃（低温电容衰减）



---



三、工业场景的适应性分析

1. 电阻屏的优势战场

• 极端环境适应：
  • 油气平台：抗油污+防爆膜解决方案（Class I Div 2认证）
  • 低温仓储：-40℃稳定触控（PET基材冷缩补偿设计）
  • 粉尘车间：5mm厚钢化玻璃防护套件
• 典型应用场景：
  ▶ 机床数控面板（需手套操作）
  ▶ 冷链物流终端（干冰冷冻环境）
  ▶ 石化防爆控制台（本质安全型设计）

2. 电容屏的技术突破

• 工业级强化方案：
  • 电磁干扰屏蔽：ITO网格密度提升至5mm间距
  • 厚手套操作：电场穿透技术（传感器灵敏度提升至3mm间距）
  • 抗化腐蚀：AF纳米涂层（抗丙酮/酒精擦拭）
• 智能设备生态：
  ▶ AGV调度中控台（多指缩放地图）
  ▶ 医疗手术机器人（高精度轨迹追踪）
  ▶ 智能仓储管理系统（多人协同触控）



---



四、技术演进与融合创新

1. 混合式触控技术（Hybrid Touch）

• 电阻+电容双模架构：
  • 默认电容触控，遇极端环境自动切换电阻模式
  • 动态功耗调节：电容待机仅0.1mA
• 参数指标突破：
  • 触压灵敏度：支持200-600g梯度压力感应
  • 温度跨度：-50℃至105℃全场景覆盖

2. 下一代触控技术储备

• 超声波触控：
  • 空域多点定位（悬浮触控精度±2mm）
  • 介质无感穿透（10mm厚玻璃触控延迟＜8ms）
• 压感触觉反馈：
  • 压电陶瓷阵列（局部震动反馈分辨率5mm）
  • 模拟机械按键手感（动态力度曲线编程）



---



核心价值点总结：

• 电阻屏：环境适应性之王，刚需场景不可替代
• 电容屏：人机交互革命，智能时代标准配置
• 混合技术：极端工业场景的终极解决方案
