（光线操控的微观战争）

第一章：核心材料——液晶的物理奥秘

液晶（Liquid Crystal）：一种介于液体与固体之间的特殊有机化合物
关键特性：分子排列方向受电场控制，如同可旋转的光阀

<TEXT>

液晶分子微观行为

常态（无电场） → 分子自由排列 → 光线无序穿透 → 显示黑暗态

激发态（加电压）→ 分子沿电场方向扭转 → 光线有序通过 → 显示亮态

第二章：七层光学战场——屏体结构拆解

层序	名称	功能	材料特性
1	背光层	发射均匀白光	LED或CCFL光源阵列
2	下偏光片	过滤特定振动方向光线	高分子聚合物偏振膜
3	玻璃基板+TFT	控制每个像素电压	薄膜晶体管矩阵（百万级开关）
4	液晶层	电场控制分子偏转角度	向列相液晶材料（厚度5μm）
5	彩色滤光片	RGB分色合成彩色像素	红绿蓝三色矩阵
6	上偏光片	二次过滤形成明暗对比	与下偏光片正交排布
7	表面处理层	防眩光/触控功能集成	AG涂层或钢化玻璃

关键交互：下层偏光片与上层偏光片 呈90°垂直排布，此为光学控制核心设计

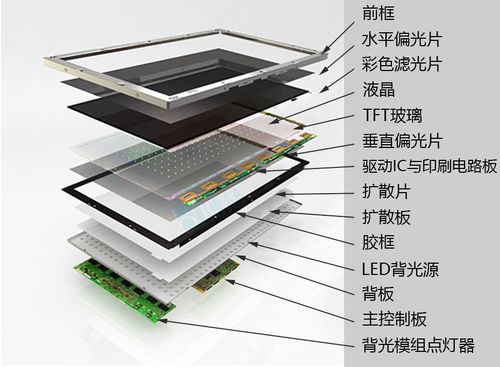

液晶屏原理图：

---



第三章：光路控制四部曲（以单像素为例）

Parse error on line 2:

...源 ->> 下偏光片： 发射全向白光      下偏光片 ->> 液晶分子：

-----------------------^

Expecting 'TXT', got 'NEWLINE'

灰度控制逻辑：
电压V → 分子转角Θ → 透光率T（0~100%）

• 电压0V：Θ=90° → T=0%（纯黑）
• 电压5V：Θ=0° → T=100%（最亮）
• 中间电压 → 256级灰度实现



---



第四章：彩色生成的秘密——三明治滤色术

每个像素点由 RGB三个亚像素 构成

<TEXT>

┌─────────────┐

│█  R │ G █  B │  ← 一个像素=3亚像素

└─────────────┘

1. 白光穿透：背光穿过液晶层
2. 分色过滤：
   • R亚像素：仅允许650nm红光透过
   • G亚像素：仅允许550nm绿光透过
   • B亚像素：仅允许450nm蓝光透过
3. 视距混色：人眼在0.3米外将三色混合为真彩色

色深进化：
6bit（26万色） → 8bit（1670万色） → 10bit（10.7亿色）



---



第五章：技术进化关键战役

战役1：对抗可视角度——广视角技术

• IPS模式：液晶分子水平旋转 → 侧视无色偏
• VA模式：分子垂直倒伏 → 超高对比度但视角窄

战役2：对抗响应迟滞——电竞提速方案

• Overdrive技术：施加2倍压差加速分子运动

<TEXT>

传统25ms响应 → OD加速5ms → 进阶1ms GTG

战役3：对抗OLED挑战——Mini-LED背光

千区控光技术：

传统液晶：全局统一背光 → 黑位发灰

Mini-LED：独立开关5000+灯珠 → 像素级控光





---



第六章：现实世界中的光影魔术

手机屏幕指纹检测场景解析：

1. 屏幕启动高亮模式 → 液晶分子0°全开透光
2. 手指按压区域光线反射 → 穿透液晶层返回传感器
3. 分子扭转态成为光线通道的“光闸守卫”

阳光直射下可视性提升：

• 增亮膜反射利用率↑ → 亮度突破1000cd/m²
• AG涂层使环境光散射 → 反射率降至1.5%



---



液晶屏的本质是通过**电场操控分子列阵的微观军团**，让光波在纳米战场上完成精准行军。每一次像素亮起，都是数百万晶体管与液晶分子协作演出的光学芭蕾——这场持续半个世纪的物理革命，仍在突破光的边界。
