EDP接口的原理技术解析

所属分类：技术资讯     来源：芯显    浏览：    时间：2025-11-03 15:16

以下为eDP接口原理的技术解析报告，包含协议架构、电气特性及工程应用要点：



---



eDP接口技术定位

eDP（Embedded DisplayPort）作为新一代面板内嵌接口标准，由VESA于2009年推出，专为显示模组与主控芯片的板级直连场景设计。其核心价值在于替代传统的LVDS接口，解决高分辨率屏的带宽瓶颈问题。2023年全球90%的高端笔记本屏及75%的工业触控屏采用此协议。



---



协议架构三层模型

<TEXT>

[应用层]

├─ 视频流封装：RGB/YUV数据打包

├─ 音频传输：支持最高8通道24bit/192kHz

└─ 辅助通道：DDC/EDID读写 + 面板控制指令

[传输层]

├─ 多通道绑定：1~4对差分线灵活配置

├─ 微包架构：每条LANE传输3.2Gbps（V1.4标准）

└─ 8b/10b编码：20%冗余保障信号完整性

[物理层]

├─ 电压摆幅：200~1200mV（自适应调节）

├─ 预加重技术：补偿FR4板材损耗

└─ 直流平衡：保证长时间传输稳定性



---



核心电气特性突破

1. 带宽扩容机制
采用多相位调制技术（MLP），单对差分线速率可达8.1Gbps（eDP 1.4b），等效传输能力：

• 4通道：32.4Gbps
• 支持分辨率：7680×4320@60Hz（8K UHD）
  对比传统LVDS接口提升6.8倍（最大4.8Gbps）

2. 功耗控制创新

<TEXT>

[动态刷新机制]

PSR（Panel Self Refresh）技术：

▶ 帧缓存驻存面板内存

▶ GPU静止时关闭主链路



3. 抗干扰设计

• 电磁屏蔽：差分对扭绞密度≥45转/米
• 串扰抑制：-35dB@5GHz
• 时滞补偿：各通道±0.15UI内自动对齐



---



接口物理结构进化

30+1pin金手指定义

<TEXT>

┌───┬───────┬──────────────────┐

│PIN│ 信号  │ 功能             │

├───┼───────┼──────────────────┤

│1-4│ LANE0+/-│ 主数据通道0      │

│5-8│ LANE1+/-│ 主数据通道1      │

│9  │ GND    │ 电磁接地         │

│10 │ AUX+   │ 辅助通道正极     │

│11 │ AUX-   │ 辅助通道负极     │

│12-18│ LANE2-3│ 扩展数据通道     │

│...│ ...    │ ...              │

│30 │ DP_PWR │ 3.3V供电(500mA) │

│31 │ HPD    │ 热插拔检测       │

└───┴───────┴──────────────────┘

注：轻薄设备采用17+1pin简化版（2通道）



---



工程应用关键点

1. 信号完整性设计

• 阻抗控制：线路单端50Ω±10% / 差分100Ω
• 等长要求：同组差分线长度差≤0.1mm
• 参考层：完整GND平面距离≤0.2mm

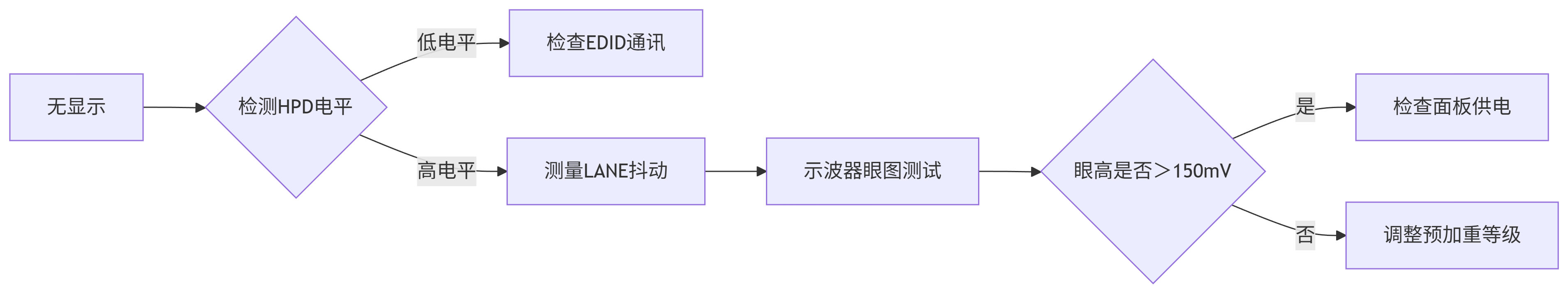

2. 故障排查三要素

3. 兼容性优化方案

• LVDS转eDP桥接IC：如THine的THC63LVDM83D
• 多屏同步技术：通过MST Hub实现菊花链拓扑



---



eDP与竞品协议对比

参数	eDP 1.4b	LVDS	MIPI-DSI
最大带宽	32.4Gbps	4.8Gbps	16Gbps
传输距离	≤30cm	≤50cm	≤20cm
通道数	1~4对	4~8对	1~4对
