轻松读懂MIPI接口：电子设备的通信高速公路

所属分类：技术资讯     来源：芯显    浏览：    时间：2025-11-10 15:47

MIPI（移动产业处理器接口）就像是手机、平板等电子设备内部的“快递系统”，专为摄像头、显示屏等部件高速传输数据而设计。它用最精简的线路实现高效通信，核心是解决两个问题：如何传得更快？如何更省电？



---



一、MIPI的三种"运输模式"

慢速模式（LP模式）

用途：发送控制指令（如"屏幕请亮起来"）

特点：省电但速度慢，像骑自行车送货

高速模式（HS模式）

用途：传输大量图像/视频数据

特点：速度极快（1秒传1.5亿个数据点），但耗电，像开跑车送货

智能切换
设备平时用慢速模式待机，需要传图时会"嘀"一声切换到高速模式，传完立刻切回省电模式。

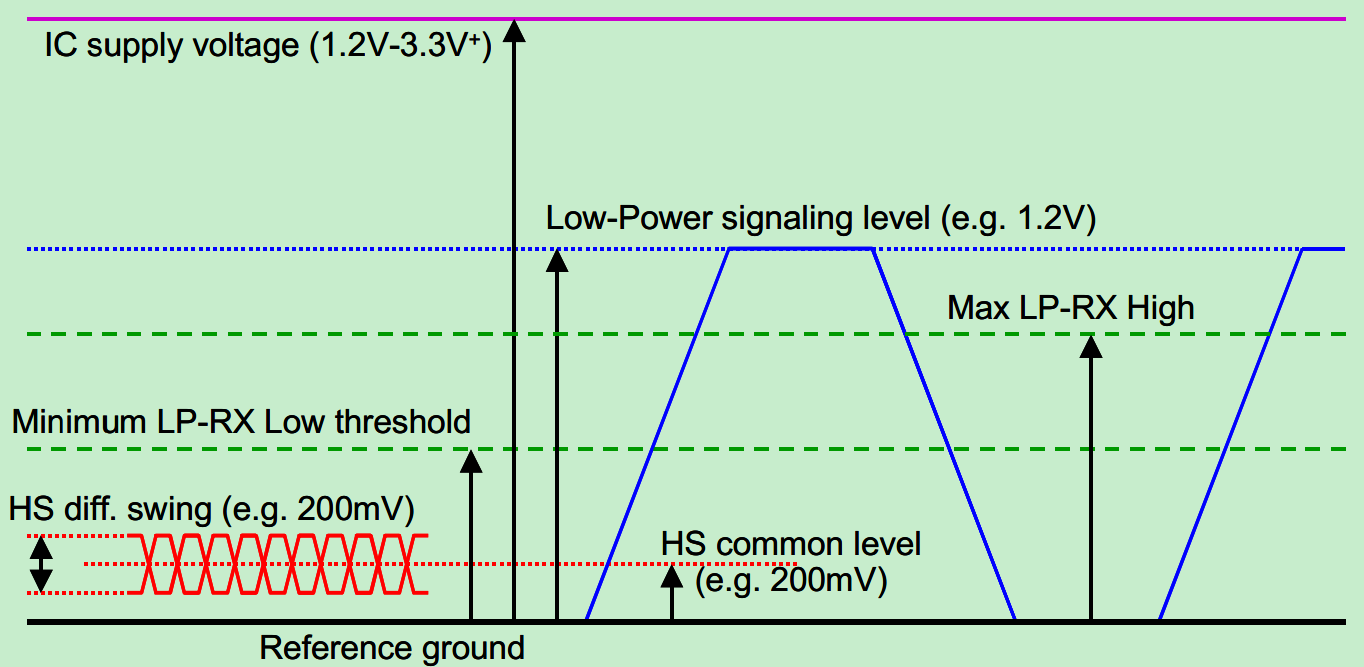

LP模式与HS模式的信号波形对比：



---



二、神秘的四线缆设计

MIPI用1组时钟线+1~4组数据线工作，就像快递网点的分工：

• 时钟线（CLK）：快递员统一节奏的秒表
• 数据线（D0~D3）：运输货物的车道
  例如：
  • 手机屏幕通常用2条数据线
  • 4K摄像头需要4条数据线

每组数据线都采用差分信号技术：用两条线传输一个信号（如A线+0.6V/B线-0.6V代表"1"），抗干扰能力提升3倍！



---



三、数据包装的智慧

MIPI传输前会把数据打包，就像快递盒贴标签：

<PLAINTEXT>

[包裹头]：标注数据类型（是指令/图像/配置）

[数据区]：真正的传输内容

[校验码]：防摔坏标签（CRC校验)

例如发送一张照片的步骤：

1. 发指令："准备接收1920x1080图片"（LP模式）
2. 切换高速模式传输230万个像素点
3. 发结束指令："传输完成"（切回LP模式）



---



四、实际应用小贴士

接线误区：

错误：时钟线与数据线长度差＞3cm

正确：所有线长度差＜5mm（像整齐的排面）

干扰克星：

在数据线旁铺"地线防护栏"（接地铜箔）

避开充电器等高干扰源

检测妙招：
用示波器看"眼图"——开口越大信号越好



---



五、为什么是MIPI？

对比老式接口的优势：

接口类型	速度	耗电
传统并口	慢	超高
LVDS	快	中
MIPI	极快	超低

正因如此，99%的智能手机摄像头和屏幕都在用MIPI技术！
