液晶屏突然黑屏故障全解析：工业场景精准诊断指南

所属分类：技术资讯来源：芯显浏览：时间：2025-12-26 15:46

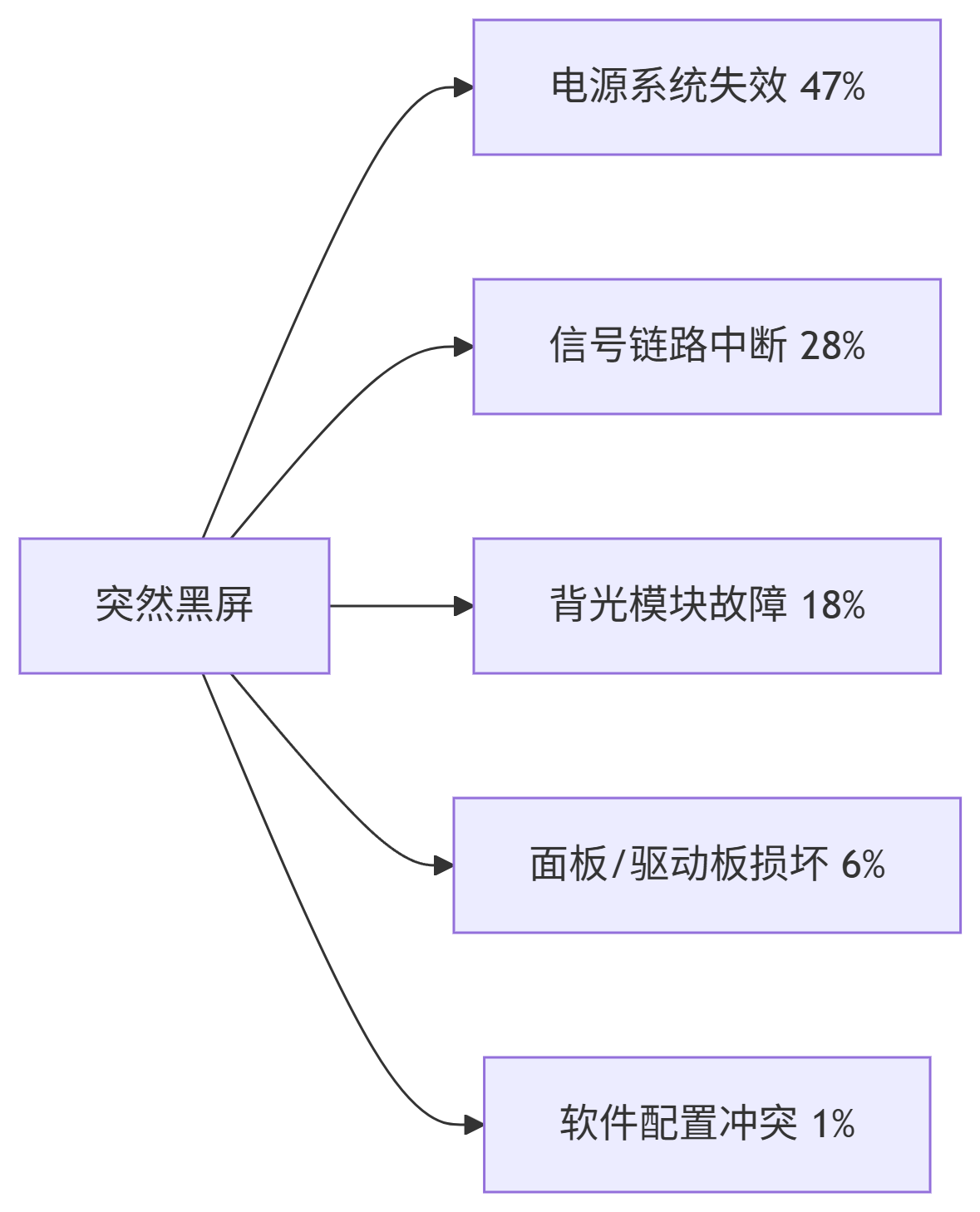

一、核心故障链路与概率分布

二、故障原因详解与工业场景关联

1. 电源系统故障（高发）

故障点	故障特征	工业场景高危诱因	检测工具/方法
电源适配器烧毁	适配器发烫、有焦糊味	电网浪涌冲击、电压不稳（380V产线干扰）	万用表测输出电压（≦标称值80%即异常）
屏内保险丝熔断	主板保险丝可见断裂	瞬间过流（如电容老化短路）	目检+通断测试
DC-DC电路失效	+12V/5V/3.3V电压缺失	高温老化（环境温度＞60℃持续运行）	示波器抓取电源纹波（＞200mV异常）
接线端子氧化	接口铜绿、接触电阻＞0.5Ω	高湿度/腐蚀气体环境（电镀车间）	接触电阻测试仪

2. 信号传输中断（关键设备高发）

故障模式	典型表现	工业特异性风险
线缆物理损伤	弯折处断裂/屏蔽层破损	移动设备反复拖拽（AGV机器人屏）
接口焊点脱落	晃动机箱时屏幕闪动	设备震动（冲压机台＞5Grms）
EDID通信失败	显示“No Signal”后黑屏	长距离传输（＞15米未用中继器）
协议兼容冲突	更换主机后黑屏	工控机显卡驱动与屏时序不匹配

3. 背光系统崩溃（渐进式恶化突发）

失效部件	故障征兆	寿命关联因素
CCFL灯管老化	屏幕发红后熄灭（＞1.5万小时）	频繁开关（产线换班每日30+次）
LED灯条烧毁	局部暗区扩展至全黑	散热不良（粉尘堵塞鳍片）
逆变器/驱动IC损坏	屏幕有微弱图像无背光	潮湿凝露（冷库设备启停温差结露）
光学膜材碳化	屏幕出现黄斑后黑屏	高强度UV照射（户外屏＞5年）

4. 面板与驱动电路硬件损坏（低概率但致命）

损坏器件	故障特征	诱发环境
TFT阵列短路	屏幕出现永驻亮线后黑屏	外力撞击（叉车碰撞控制台）
源极驱动IC击穿	屏幕花屏后黑屏	静电放电（ESD＞8kV未做防护）
时序控制器故障	屏幕色彩异常后熄灭	高温烘烤（近锅炉控制柜）
玻璃基板断裂	屏幕局部黑斑扩大至全屏	机械应力（吊装运输超G值振动）

三、高可靠性场景防黑屏设计规范

Parse error on line 2:

...电源设计] --> A1[工业级宽压输入(9~36V)] A --> A

-----------------------^

Expecting 'SQE', 'DOUBLECIRCLEEND', 'PE', '-)', 'STADIUMEND', 'SUBROUTINEEND', 'PIPE', 'CYLINDEREND', 'DIAMOND_STOP', 'TAGEND', 'TRAPEND', 'INVTRAPEND', 'UNICODE_TEXT', 'TEXT', 'TAGSTART', got 'PS'

四、紧急恢复流程及备用方案

1. 3分钟快速诊断表

步骤	检测动作	正常状态	异常判定
1	观察电源指示灯	绿色常亮	熄灭/红色闪烁→电源故障
2	手电筒斜照屏幕	显示模糊图像	无图像→主板/面板损坏
3	测量背光供电电压	+24V/±5% (或屏标称值)	电压丢失/过低→背光系统故障
4	替换信号线并重启主机	显示恢复	仍黑屏→接口/驱动板异常

2. 高可用性备份方案

备份级别	实现方式	切换时间	应用场景示例
硬件级	双屏镜像输出+自动切换器	＜200ms	核电站控制室
系统级	实时云备份+远程KVM接管	＜5s	跨区域调度中心
软件层	HMI画面自动缓存至本地工控机	＜30s	化工厂DCS系统
