液晶屏时序控制原理与参数解析：工业设计与故障诊断核心指南
所属分类：技术资讯 来源：芯显 浏览： 时间：2025-12-30 15:13液晶屏的时序控制是实现图像稳定显示的核心技术体系，其精确性直接决定显示质量与系统可靠性。本文将深入解析时序信号链运作机制及关键参数设定规则。

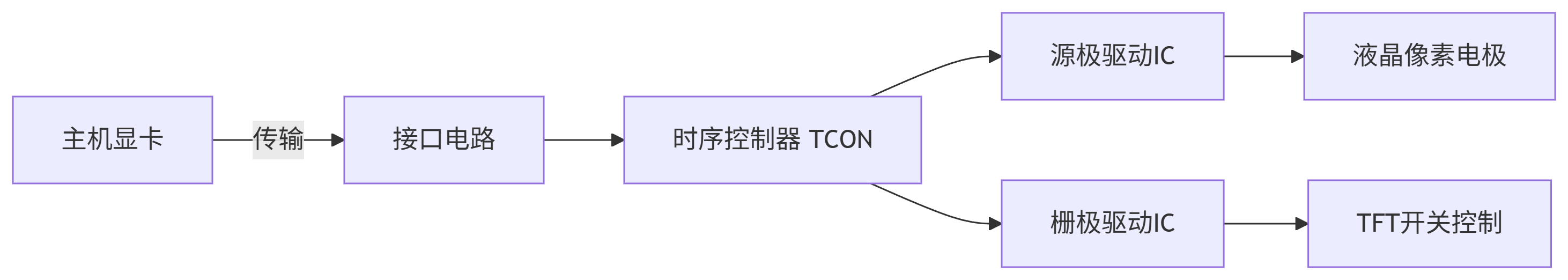

一、时序控制系统架构原理
核心模块功能
TCON（时序控制器）
解析输入信号（LVDS/eDP/HDMI）
生成驱动芯片控制时序
执行Overdrive/FRC补偿算法
源极驱动器（Source Driver）
将数字信号转为模拟灰阶电压
通过512~1024路通道驱动列电极
栅极驱动器（Gate Driver）
顺序开启行TFT开关（从上至下扫描）
控制每行像素的充电时间窗口
二、四大核心时序参数与工业标准
1. 像素时钟（Pixel Clock）
|
参数特性 |
计算原理 |
|
定义 |
每秒传输的像素总数 |
|
公式 |
F_pclk = H_total × V_total × F_refresh |
|
实例 |
1920×1080@60Hz → 148.5MHz |
|
失效后果 |
图像撕裂/颜色错位 |
2. 同步信号时序（Sync Timing）
|
时序区域 |
功能作用 |
典型值（1080p@60Hz） |
|
前沿消隐（Front Porch） |
行/场切换准备时间 |
H: 88像素, V: 4行 |
|
同步脉宽（Sync Width） |
帧/行起始定位信号 |
H: 44像素, V: 5行 |
|
后沿消隐（Back Porch） |
像素充电完成稳定期 |
H: 148像素, V: 36行 |
3. 驱动时序关键窗口
|
参数 |
物理意义 |
计算公式 |
|
TFT开启时间（Ton） |
栅极驱动电压达到90% Vgh的时间 |
≥1.5×(R_C + R_F)×C_LC |
|
充电时间（Tcharge） |
像素电压达到目标值90%的时长 |
H_Active × T_pclk - Ton - Toff |
|
帧响应时间（Tresp） |
液晶分子旋转到位所需时间 |
G2G 8ms（VA）~ 3ms（IPS） |
4. 时序补偿技术参数
|
技术方案 |
原理机制 |
关键调节参数 |
|
Overdrive |
施加过冲电压加速液晶响应 |
电压增益因子（1.2~1.8倍） |
|
FRC（抖动算法） |
时间混合实现虚拟色深 |
子帧切换频率（≥120Hz） |
|
Charge Share |
相邻像素电荷复用降低功耗 |
共享时间窗口（~200ns） |
三、工业场景时序故障诊断矩阵
|
故障现象 |
根本时序原因 |
测量点 |
|
水平条纹干扰 |
栅极开启时间不足（Ton↓） |
用示波器测Gate Von波形 |
|
垂直重影 |
充电时间不足（Tcharge↓） |
分析H_blank周期 |
|
低温启动花屏 |
液晶响应延迟（Tresp↑） |
温箱测试G2G时间曲线 |
|
EMC测试fail |
像素时钟谐波超标 |
频谱分析仪测30-300MHz |
四、高可靠系统时序设计规范

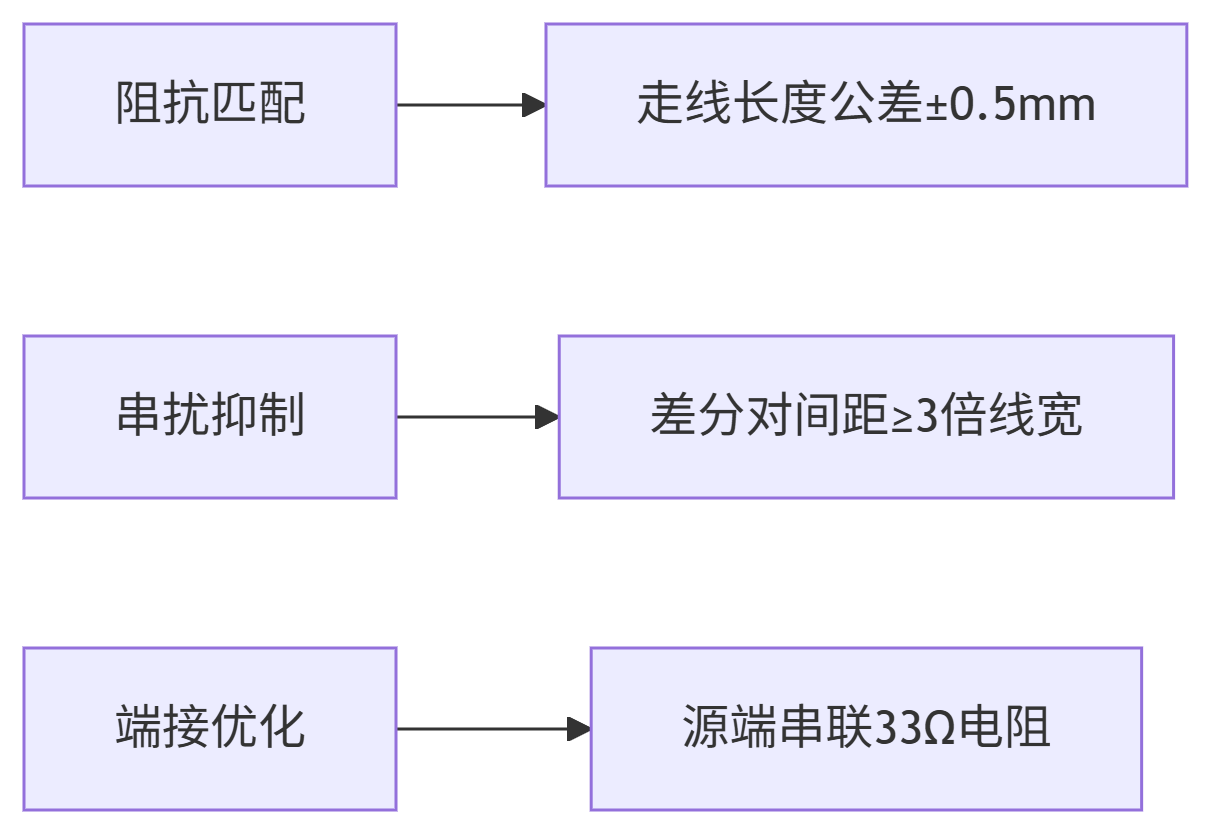

1. 信号完整性控制
2. 时序冗余设计表
|
参数类型 |
常规值 |
工业保险值 |
|
H_Blank周期 |
理论最小值 |
+15%裕量 |
|
V_Sync脉宽 |
标准5行 |
配置6-8行可调 |
|
PCLK抖动容限 |
±200ps |
≤±100ps设计 |
