RGB/LVDS/EDP/MIPI接口有什么区别，应该如何选择？

所属分类：公司新闻     来源：芯显    浏览：    时间：2025-06-30 15:12

一、基础架构对比表

特性	RGB TTL	LVDS	EDP 1.4	MIPI-DSI 1.3
传输原理	并行电压传输	低压差分串行传输	嵌入式包交换传输	串行数据流+时钟传输
典型分辨率	1024x768@60Hz	1920x1080@60Hz	3840x2160@60Hz	2560x1600@120Hz
线缆要求	≥18芯排线（长度≤0.5m）	双绞线对（长度≤10m）	屏蔽双绞线（长度≤3m）	FPC柔性板（长度≤0.3m）
时钟机制	独立像素时钟+同步信号	倍频串行时钟	自适应时钟训练	双向时钟门控
功耗表现	200mW（驱动成本$1）	350mW（驱动成本$1.5）	450mW（驱动成本$3.2）	150mW（驱动成本$2.8）



---



二、协议层关键差异

1. RGB的硬伤

• 必须同步传输三组控制信号：VSYNC（帧同步）/HSYNC（行同步）/DE（数据使能）
• 时钟抖动＞150ps即出现像素偏移（医疗设备禁用此方案）

2. LVDS核心技术

• 7:1串行化编码：将7bit像素数据转为8bit直流平衡码
• 固定传输通道：每通道含1对时钟线+3对数据线（1080p需双通道）

3. eDP协议优势

• 微包结构：
  • 同步头：K.28.1控制字符
  • 包头：VSC扩展协议（含色彩深度/3D格式）
  • 载荷：打包像素（最多32像素/包）
  • 校验码：CRC32纠错
• AUX辅助通道：1Mbps双向通信（读写EDID/控制背光）

4. MIPI核心机制

包类型	标识符	载荷长度	功能
短包	0x15	固定4B	发送VSYNC同步信号
长包	0x2C	0~65541B	传输视频数据
空包	0x10	0	维持链路同步

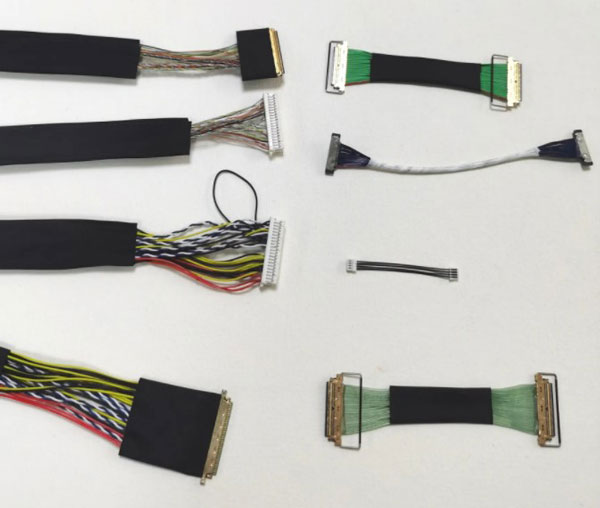

接口对比图：

---



三、工业场景实测数据

振动工况误码率对比（5Grms环境）

接口	静态环境(BER)	振动环境(BER)	失效现象
RGB	＜10⁻⁹	＞10⁻⁴	图像撕裂+色彩失真
LVDS	＜10⁻¹²	10⁻⁸	偶发像素点灭
eDP	＜10⁻¹²	10⁻¹⁰	无可见异常
MIPI	＜10⁻¹²	10⁻⁶	局部花屏+触控失效



---



四、设计避坑指南

MIPI致命三禁忌
① 长度公差＞0.1个波长（100MHz信号对应＞1.5mm） → 引发时钟偏移
② 参考平面开槽 → 阻抗跃变至＞65Ω（标准要求55Ω±10%）
③ 弯折半径＜3倍线宽 → 微带线断裂风险提升400%

eDP实施陷阱

• HDCP冲突：工业主机需烧写Null EDID（地址0x50写入00）
• 低温失效：-40℃环境需增加100ms初始化延时



---



五、未来演进方向

1. LVDS进化方案

• LVDS-EC技术：32位数据压缩传输（带宽提升4倍）
• 前向纠错：Reed-Solomon容错算法

2. MIPI工业协议栈升级

• 传输距离：15m → 30m（A-PHY v1.0）
• 抗干扰能力：车载EMC等级提升至ISO 11452标准

3. eDP高帧率突破

• 8K@120Hz实现路径：
  DSC 3.0压缩（3:1无损压缩率） + 8通道链路聚合



---



工程选型定理
适用指数 = 0.3×(分辨率需求/1M像素) + 0.4×log(传输距离) + 0.3×(EMI安全余量/10dB)

应用案例：
智能工厂HMI面板：

• 需求：1080p@5m传输/EMI≤30dBuV
• RGB=32分 | LVDS=78分 | eDP=65分 → 选用LVDS方案
