液晶屏的基本原理：从分子运动到成像技术的全解析

所属分类：行业快讯     来源：芯显    浏览：    时间：2025-04-25 17:22

一、液态与固态的"中间态革命"

1.1 液晶的独特物理特性

• 分子排列双态性：既保持液体的流动性，又具备晶体的定向排列特性
• 光电响应阈值：电压≥3V时分子有序偏转（典型TN屏驱动电压范围4-6V）
• 温度敏感性：相变温度区间决定屏幕工作温域（工业级设计需控制在-30℃~85℃）

---



二、显示技术的三大核心要素

2.1 关键材料层结构

功能层	组成材料	工业级强化方案
偏光片	聚乙烯醇(PVA)+碘化合物	增厚至0.3mm+防眩光涂层
液晶层	氰基联苯类化合物	纳米级间隔球控制盒厚(3.5±0.2μm)
彩色滤光片	RGB像素矩阵+黑矩阵	防潮抗硫化处理
背光模组	LED灯条+导光板	金属框架抗震结构

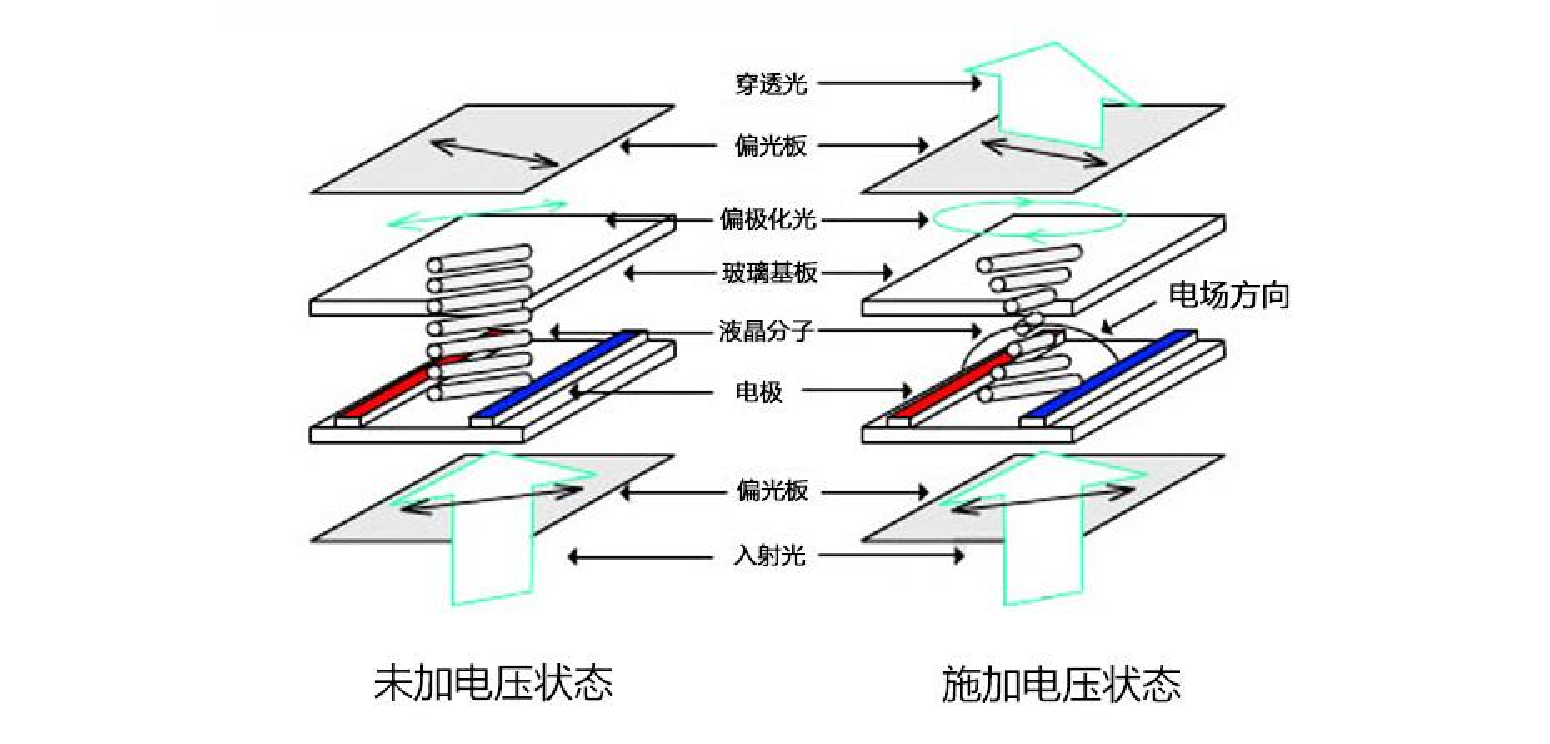

2.2 光路控制系统

1. 原始光路：背光LED → 导光板二次折射 → 均匀面光源
2. 电控调制：
   • 电压OFF态：液晶分子扭曲90°，透光率＞80%
   • 电压ON态：分子长轴垂直排列，透光率＜5%
3. 色彩控制：每个像素含R/G/B子单元，256级灰度组合实现16.7M色



---



三、工业级液晶屏的五大创新架构

3.1 全视角解决方案对比

技术类型	分子排列方式	最大视角	应用场景案例
TN	120°螺旋扭转	160°	简易参数监控终端
IPS	水平面内旋转	178°	AGV调度中心触控屏
VA	垂直排列多畴分割	178°	户外工程机械驾驶舱
ADS	高级超维场转换	178°	医疗影像诊断工作站

3.2 特殊背光系统设计

• 高亮度方案：双LED灯条交错排布（可达3000cd/m²）
• 宽温域设计：采用耐低温硅胶封装LED（-40℃正常启动）
• 防爆结构：3mm钢化玻璃+PC复合层（通过IK08抗冲击认证）



---



四、驱动电路：数字信号的物理翻译器

4.1 工业级接口方案

<TEXT>

典型配置矩阵：  - LVDS接口：1920x1080@60Hz 传输带宽＞1.78Gbps  - eDP接口：支持HDR10bit色深  - SPI控制总线：实时调节背光亮度（256级PWM调光）

4.2 时序控制关键参数

• 刷新率：工业屏标配60Hz，医疗专显可达120Hz
• 响应时间：灰阶切换＜5ms（G2G算法优化）
• EMC防护：内置共模扼流圈+TVS二极管阵列



---



五、未来进化方向：突破物理边界的技术革命

5.1 新一代显示技术对比

技术路径	技术原理	工业应用方向	成熟度评估
量子点液晶	纳米粒子激发纯净光谱	智能仓储分拣系统	★★★★☆
Mini-LED背光	数千颗微缩LED分区控光	舰船导航台	★★★☆☆
透明显示	45%穿透率+AR融合技术	智能仓储可视化系统	★★☆☆☆
柔性液晶	塑料基板+超薄封装工艺	可穿戴设备监控终端	★☆☆☆☆



---



六、工业场景验证：严苛环境下的一线数据

某新能源汽车生产线实测

• 震动试验：3.5Grms振动2小时（GB/T2423标准） → 零亮点产生
• 温差循环：-25℃~70℃ 循环50次 → 色温偏移＜200K
• 持续运行：24x7小时工作半年 → 亮度衰减＜15%
