液晶屏寿命的硬件解码：六大核心元件衰变全实录

所属分类：技术资讯     来源：芯显    浏览：    时间：2026-01-16 15:58

当背光灯珠的光衰曲线越过临界点，当玻璃基板的微裂纹悄然蔓延——寿命的长短在硬件层面早已注定

---



一、液晶屏的寿命心脏：背光模组架构

1. LED光源系统

• 芯片材料衰减：

<TEXT>

结温每上升10℃，光衰速率倍增

驱动电流＞额定值15%时，晶体缺陷呈指数增长

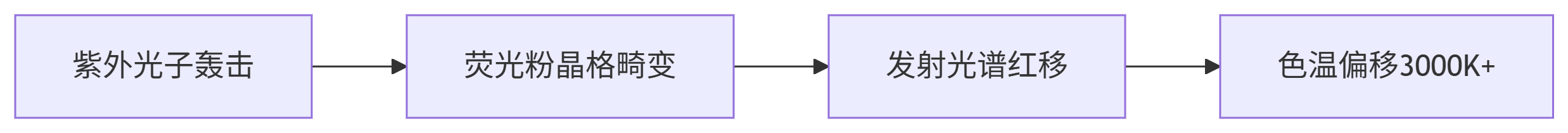

• 荧光粉劣化：

2. 导光材料体系

组件	退化机理	寿命关联指标
导光板	高分子链紫外线断链	透光率年衰减＞8%
扩散膜	PET基材热收缩应力（＞75℃时）	厚度变化率＞5%引发牛顿环
增亮膜微结构	棱柱塌陷（受持续压力影响）	辉度均匀性恶化至＜70%



---



二、液晶单元的关键硬件寿命节点

1. 玻璃基板的应力战争

<TEXT>

热膨胀系数(CTE)失配引发：

  常温CTE：玻璃基板3.5×10⁻⁶/K vs 封框胶65×10⁻⁶/K

  温度每循环一次(-30℃↔85℃)，界面剪切应力积累1.2MPa

失效轨迹：

微裂纹萌生 → 沿SiO₂网络蔓延 → 电解液渗入 → ITO电极腐蚀

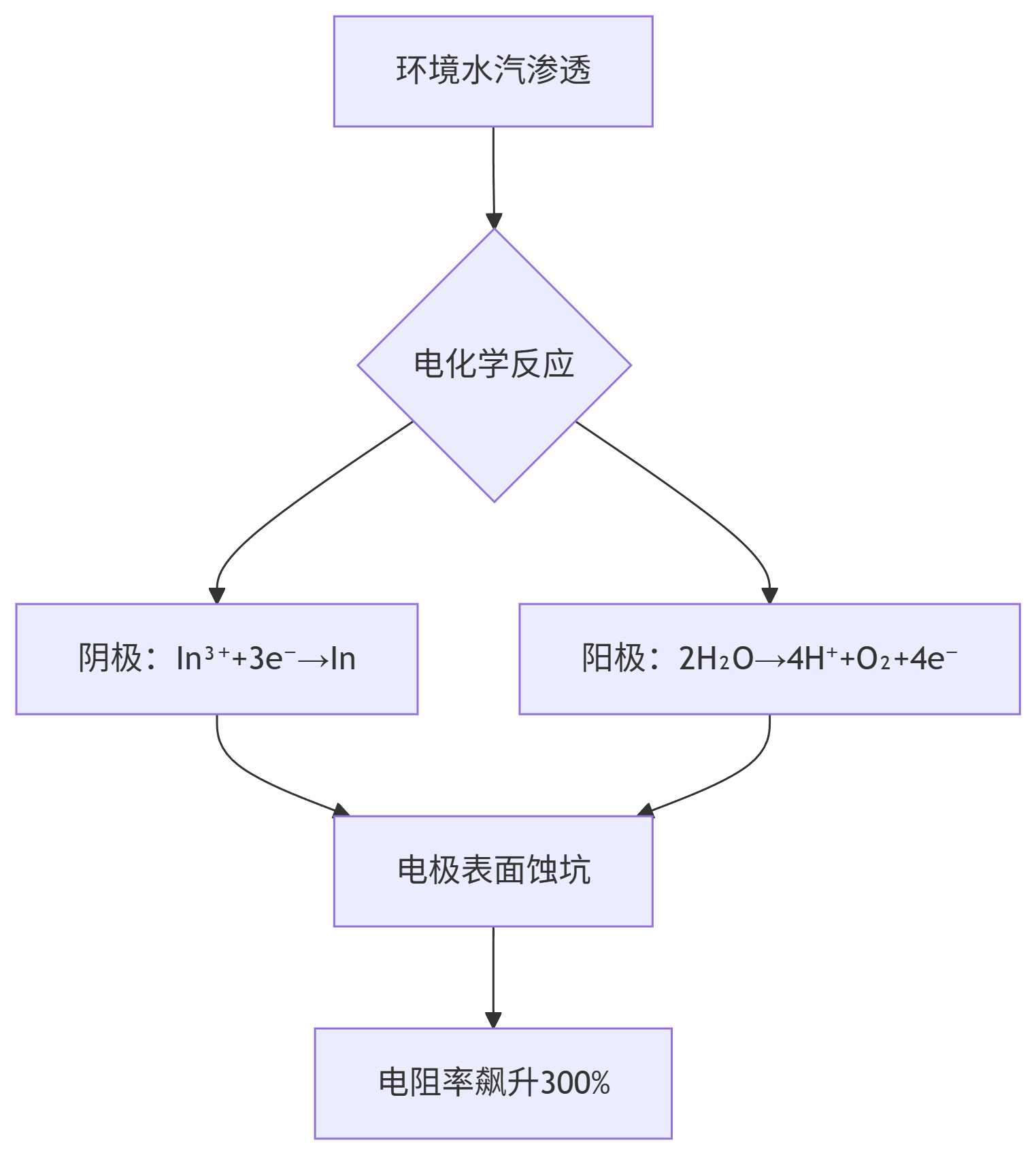

2. ITO电极的离子侵袭

---



三、驱动电路的硬件死穴

1. T-Con板电容灾难

电容类型	失效模式	寿命缩短关键因素
铝电解电容	电解液干涸（高温下加速）	高温每上升15℃寿命减半
陶瓷电容	机械应力微裂纹	板弯＞0.5%引发断裂
钽电容	雪崩击穿（电压波动导致）	纹波＞300mV时风险剧增

2. 芯片焊接点的疲劳累积

焊锡蠕变方程：

<TEXT>

ε = A·(σ/G)^n · exp(-Q/RT) · t^m

▸ ε：蠕变量  σ：剪应力  G：剪切模量

▸ 无铅焊锡常数：n=1.5, m=0.3, Q=112kJ/mol

当蠕变应变＞150%时彻底失效

---



四、结构件中的隐形杀手

1. FPC连接器的接触腐蚀

<TEXT>

触点腐蚀速率：

  R = 3.2 + 0.55·[Cl⁻] + 0.12·[SO₄²⁻] （单位：μm/year）

镀金层＜0.3μm时：

  铜底层在85%RH环境中3个月发生全面氧化

2. 金属框架的应力腐蚀开裂

• 不锈钢框架：
  氯离子＞50ppm环境诱发穿晶裂纹
• 铝合金压铸件：
  晶界偏析导致应力集中系数＞3



---



五、材料耐受极限数据库

硬件元件	寿命临界阈值
LED荧光粉	光量子剂量＞1800 mol/m²
PI取向层	湿热老化时间＞3000h
硅胶缓冲垫	压缩形变率＞30%
驱动IC焊球	剪切应变＞45%



---



硬件寿命衰减标志物

<TEXT>

■ 背光系统：

   - 关键指标：630nm波长光通量衰减率＞18%

   - 解剖证据：LED焊点IMC层厚度＞8μm

■ 液晶盒：

   - 关键指标：封框胶吸水率＞0.8wt%

   - 微观形貌：间隔物压入深度＞0.7μm

■ 驱动电路：

   - 关键指标：铝电容ESR上升至初始值200%

   - X光检测：焊球裂纹长度＞球径25%
